圖說 | 指示表的安裝方法&注意事項



指針式指示表是利用齒條與齒輪或杠桿與齒輪轉動，將測桿的直線位移轉變為指針角位移的計量器具。數顯式指示表是將測桿的直線位移以數字顯示的計量器具。主要用于測量制件的尺寸和形狀、位置誤差等。

——引自JJG34-2008



在指示表的使用中，它的安裝需求也是多種多樣，有的被安裝在測量夾具中，有的被安裝在精密設備中。今天就指示表的安裝方法和注意事項，小編為您簡單羅列幾項，供您參考。


 圖片

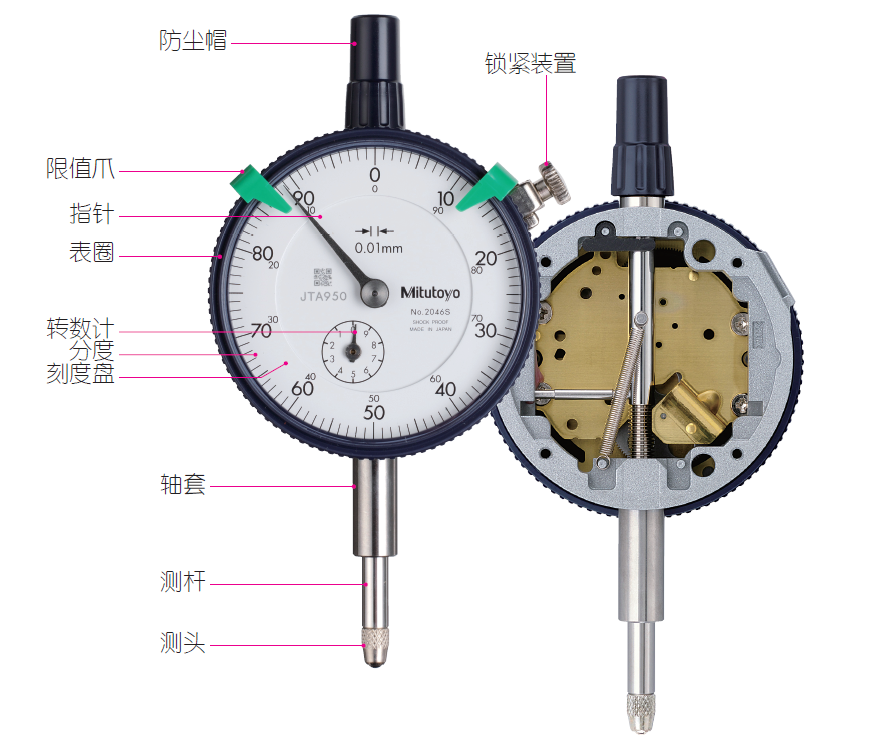

圖/指示表的各部位名稱


1






指示表の安裝方法





安裝方法通常有2種——軸套安裝和凸耳安裝。
 圖片

左：軸套安裝   右：凸耳安裝


1.1  軸套安裝

❶直接用螺絲夾緊軸套

圖片

圖片

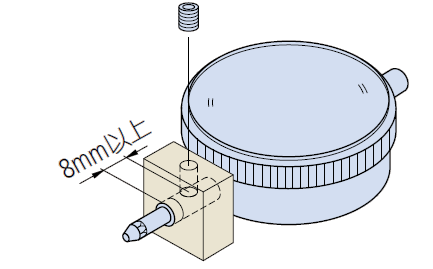

●安裝孔公差：ø8G7（+0.005～0.02）；
●固定螺絲：M4～M6；
●固定位置：距軸套下邊緣8mm或更遠；
●最大扭矩：用單個M5螺絲夾緊時為150N·cm；
●請注意，扭矩過大可能會引起測桿動作不良。




❷通過分體夾緊固方式夾緊軸套

圖片

圖片

●安裝孔公差：ø8G7（+0.005～0.02）。



1.2  凸耳安裝

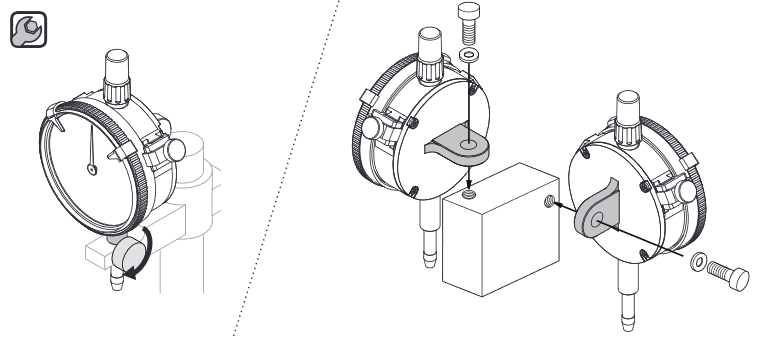

圖片

●根據應用，可將凸耳的方向改變90度(凸耳在運輸時須水平放置)；
●部分1系列型號(No.1911T-10、1913T-10、1003T)的凸耳不能更改為水平；
●為避免余弦效應誤差，需要將測桿和測量面呈直角固定。



2






指示表の測頭





 圖片

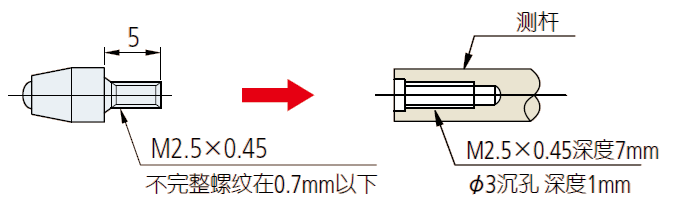

  • 采用M2.5 x 0.45的標準化螺紋(長度5mm)。

  • 制作測頭時，螺紋根部不完整螺紋截面應在0.7mm以下。




3






指示表の安裝朝向

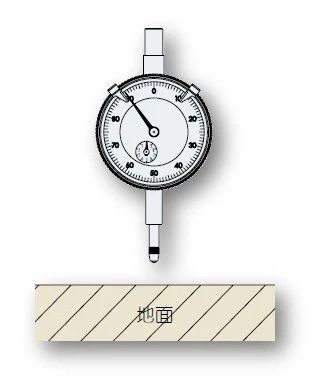

❶指示表垂直，接觸點向下

圖片

圖片

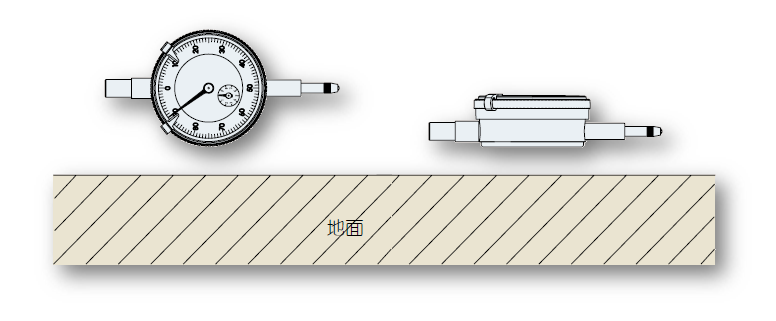

❷橫向位置，主軸水平

圖片

圖片

如以橫向位置進行測量，測力要小于垂直位置的測力。請務必檢查指示表或數顯屏的操作與可重復性。

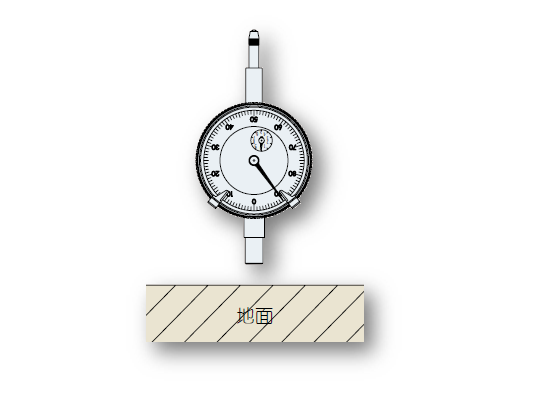

❸倒置安裝，接觸點向上

圖片

圖片

如以倒置位置進行測量，測力要小于垂直位置的測力。請務必檢查指示表或數顯屏的操作與可重復性。
